Meditec / Oral Care

Separierstationen

Ausgangssituation / Herausforderung

Der Kunde benötigte Separierstationen zur Trennung spritzgussgeformter Produkte mit kavitätenreiner Ablage. Die Entnahme sollte manuell und nestbezogen direkt in Beutel oder Kisten erfolgen.

Branche: Meditec / Oral care

Zentrale Anforderungen waren:

Fehlerfreie Produktpufferung und sichere Übergabe an den Bediener
Bereitstellung von Prüfschüssen aller Kavitäten zur Qualitätssicherung
Zuverlässige Ausschleusung von Angüssen und Ausschuss
Eindeutige Zuordnung jedes Teils zu seinem Spritzgussnest

Zusätzlich war der zur Verfügung stehende Bauraum auf ein Minimum begrenzt. Gleichzeitig musste die Teilebereitstellung für den Bediener ergonomisch auf mehreren Ebenen realisiert werden.
Insbesondere bei bis zu 64 Kavitäten stellte die Vermeidung von Teilevermischung eine kritische Herausforderung dar – vor allem im Hinblick auf die strengen Qualitäts- und Dokumentationsanforderungen der Medizintechnik.

Lösung / Umsetzung

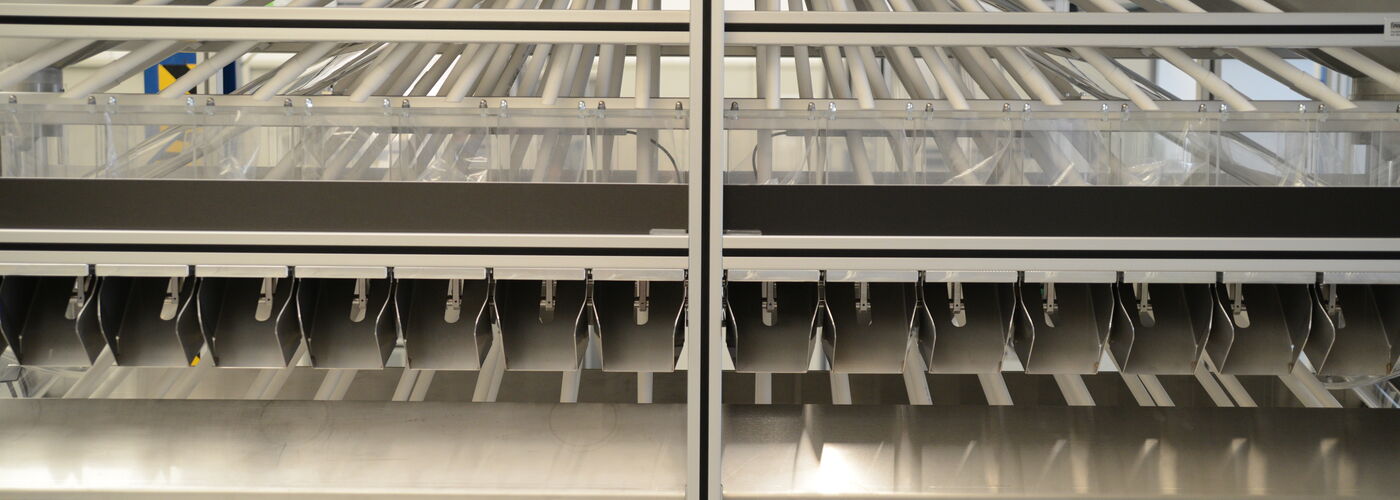

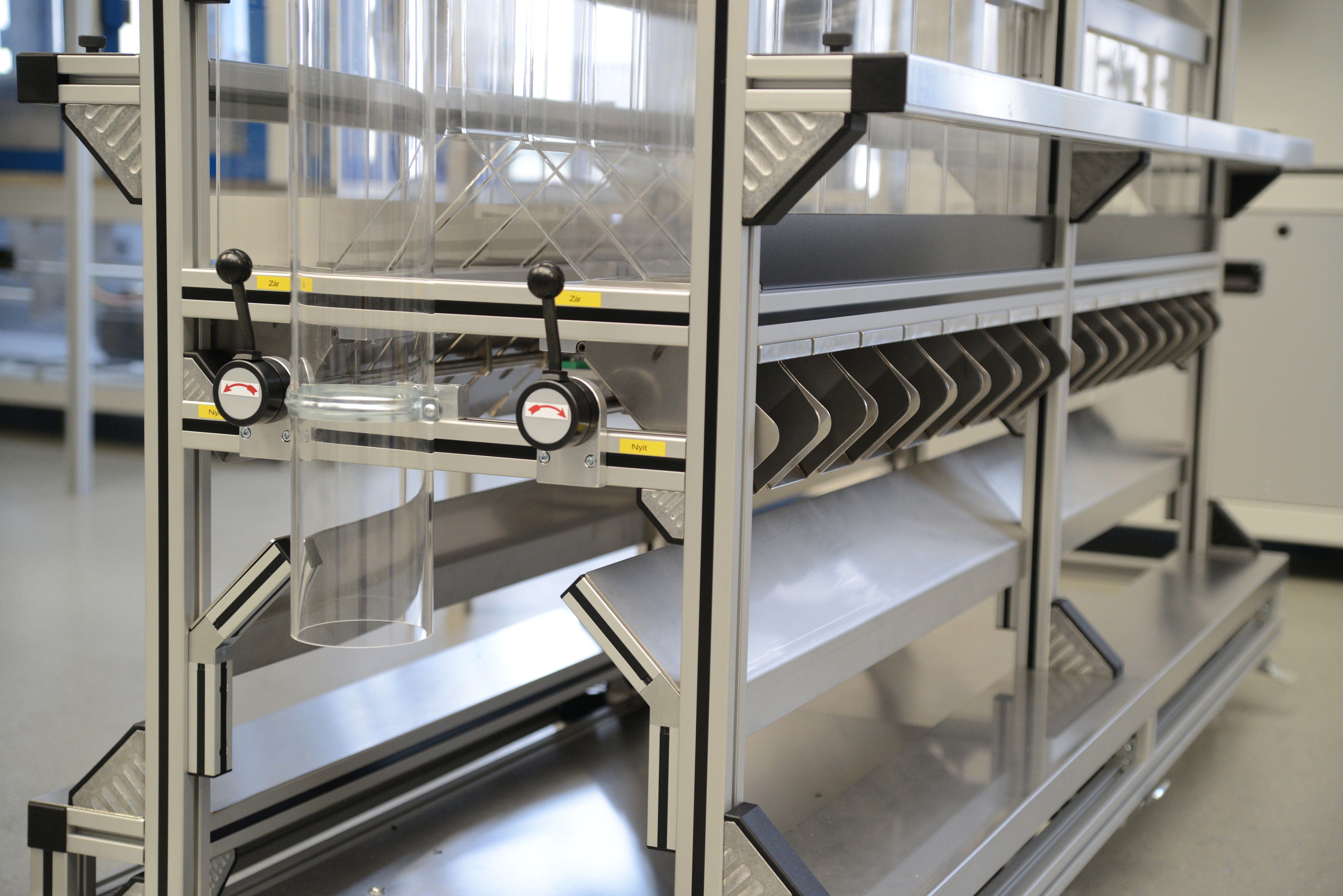

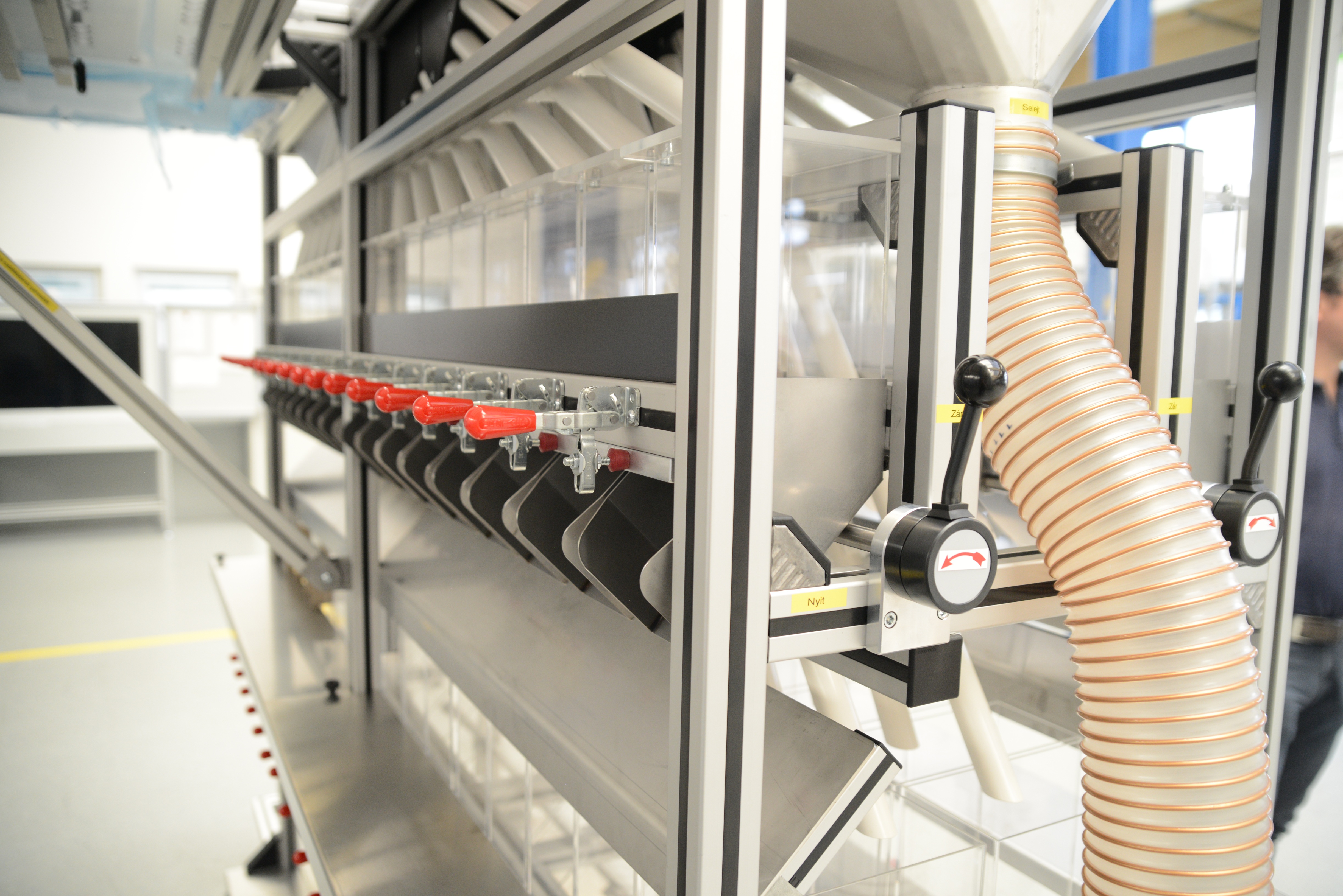

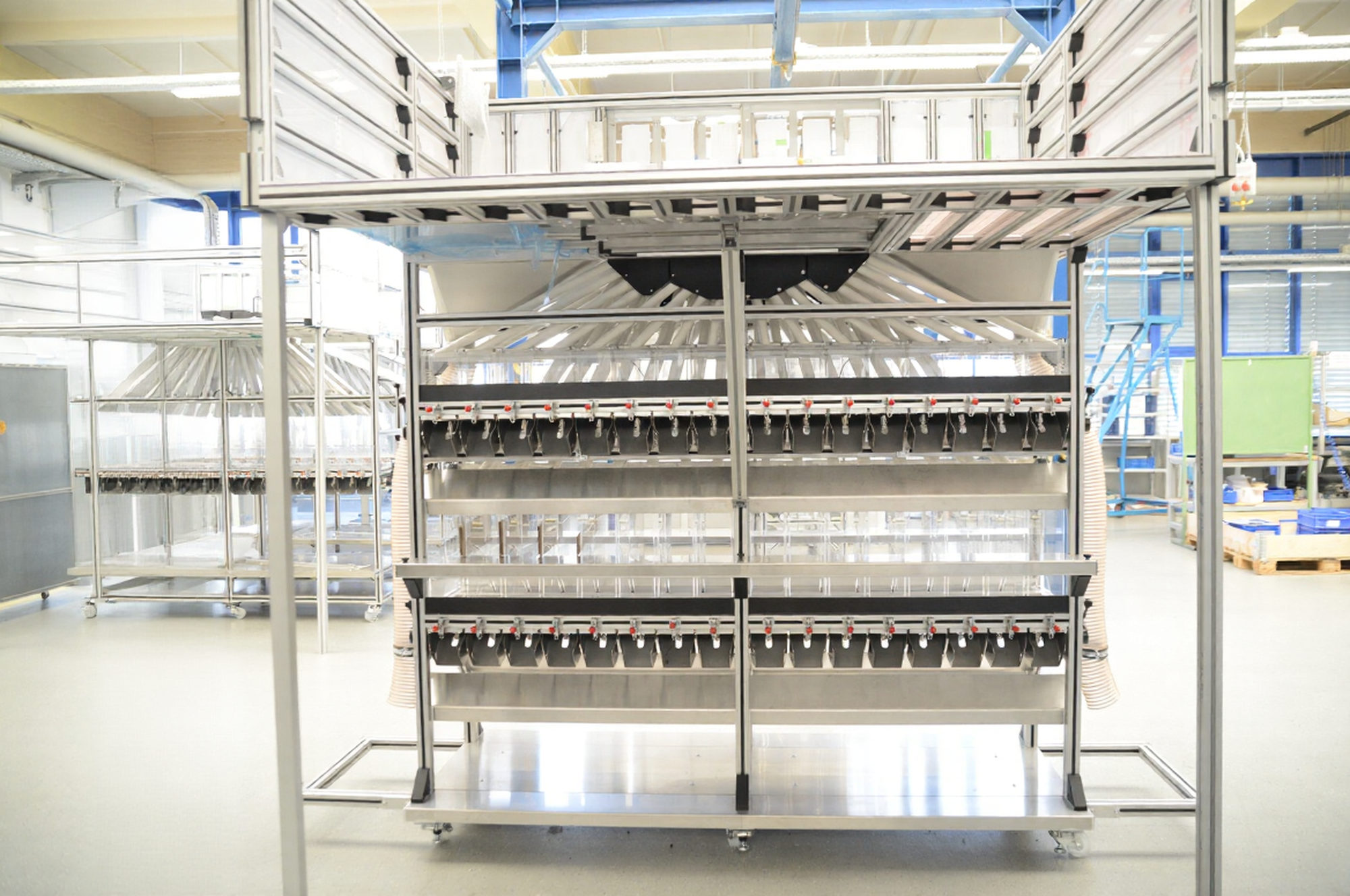

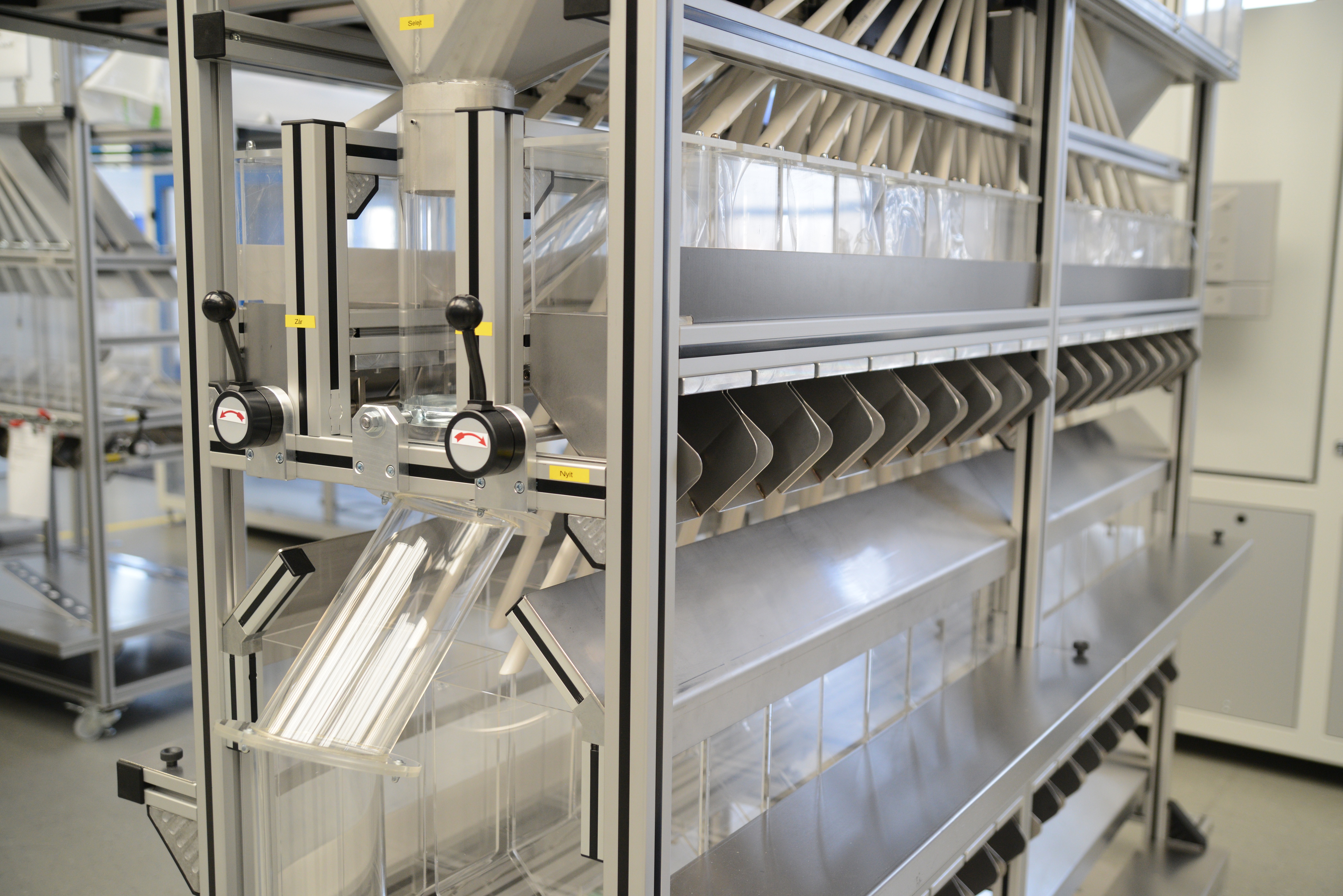

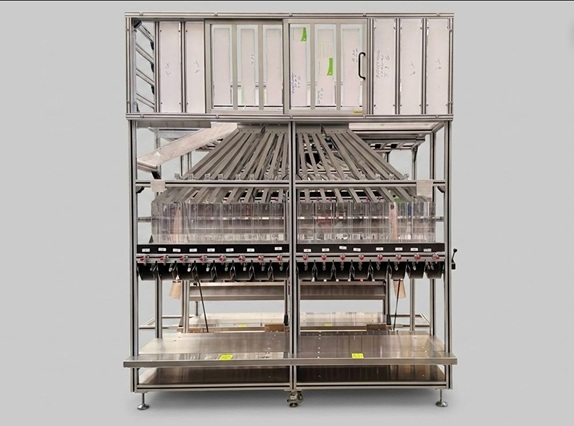

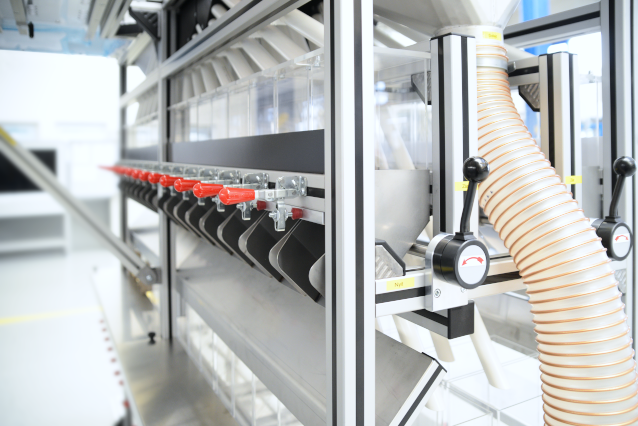

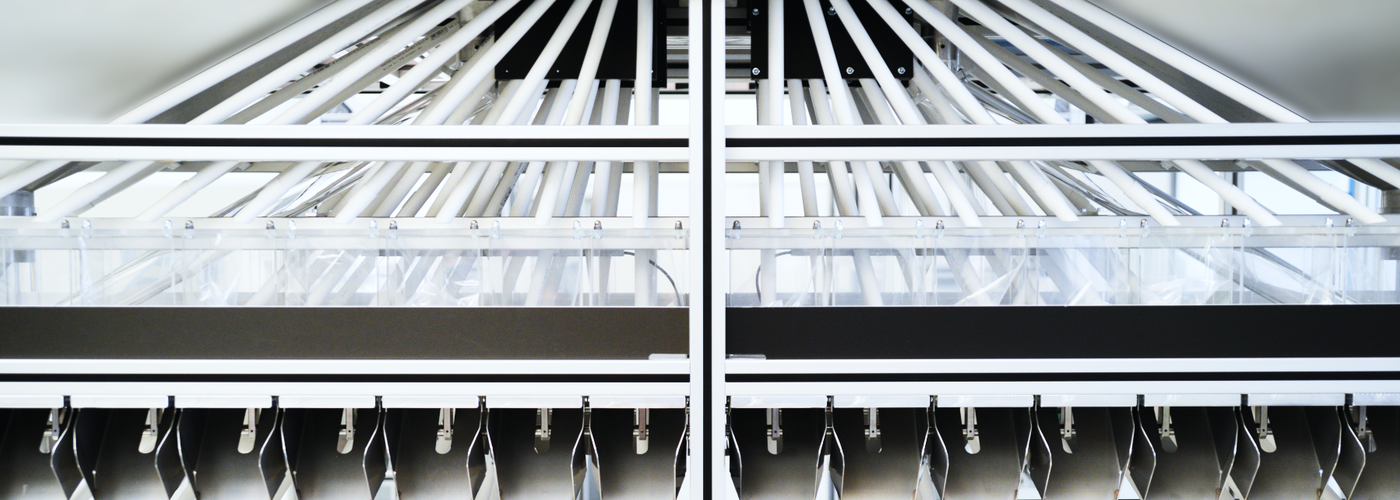

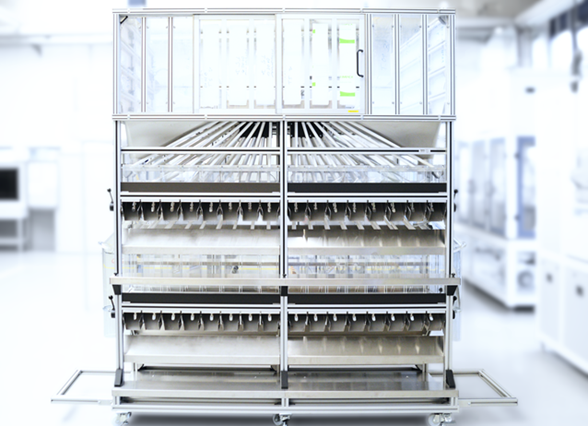

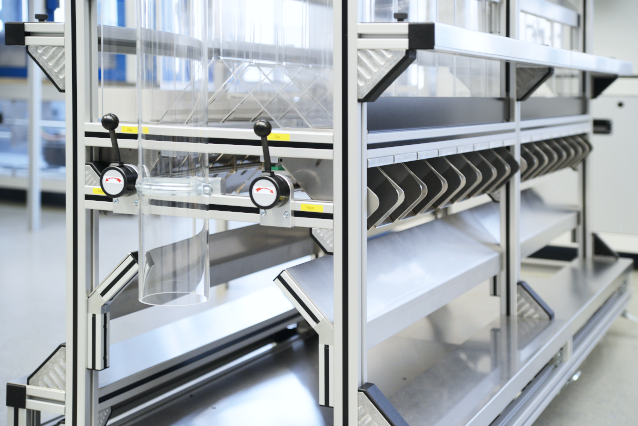

Die entwickelte Separierstation führt die Produkte über individuell zugeordnete Führungsröhren gezielt in die jeweiligen Behälter. Dadurch wird ein klar definierter und prozesssicherer Teilefluss gewährleistet.

Kavitätenreine Trennung durch eindeutige Führung jedes einzelnen Produktes
Konstruktive Auslegung zur Vermeidung von Teileverklemmen oder -stauungen
Separates Ausschleusen von Prüfschüssen und NiO-Teilen
Einhausung zur sicheren Schnittstelle zwischen Spritzgussmaschine und Handling
Kompakte Bauweise bei gleichzeitig sehr guter Wartungszugänglichkeit
Systemausführung mit geringem Aufwand auf mehrsprachige Bedien- und Beschriftungskonzepte anpassbar

Ergebnis für den Kunden

Die Lösung ermöglicht eine lückenlose Rückverfolgbarkeit jedes Produkts bis zum jeweiligen Spritzgussnest.

Der Kunde profitiert von:

Höchster Prozesssicherheit
Deutlich reduziertem Fehlerrisiko (keine Teilevermischung oder Blockaden)
Ergonomisch optimierter Teileentnahme trotz begrenztem Bauraum
Vereinfachter Qualitätssicherung
Flexibler Einsetzbarkeit in internationalen Produktionsumgebungen
